310-2100 Flextac vezeték-rögzítők

A Flextac vezeték-rögzítők olyan alakzatok, melyek vékony, hajlékony fóliából kerültek kivágásra, s amelyek egyik oldala elektromosan kiváló, tartósan tapadó bevonattal van ellátva. Az eredmény: könnyen kezelhető és tartós rögzítés. Az alkalmazott anyagok környezetbarátok és tartósak.

Az eredmény egy rendkívül alkalmazkodó, nagy szilárdságú kötés. Az öntapadó védőfólia környezetbarát, stabil, többszörösen bevont nátron bélés.

Mint valamennyi ragasztási eljárásnál, itt is a maximális rögzítési szilárdság és megbízhatóság érdekében a felületeknek tisztáknak, szárazaknak, folyasztószertől és a kézen lévő zsírosságtól, valamint minden egyéb szennyezéstől mentesnek kell lenniük. Tisztításhoz isopropilén alkoholt vagy azzal egyenértékű anyagot kell használni.

A ragasztásnál alkalmazott nagyobb nyomóerő jobb tapadást, azaz jobb rögzítési szilárdságot eredményez. Kerülje a Flextac vezeték-rögzítők, vagy más rögzítő eszközök elhelyezését kiemelten kényes vezetékekre.

A Flextac vezeték-rögzítők jobb tapadást biztosítanak, ha alkalmazásukra 60°F (15°C) és 100°F (38°C) hőmérséklet között kerül sor. Ne használjuk 50°F (10°C) alatt.

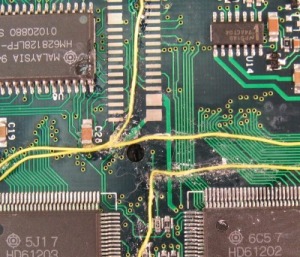

Átkötő vezetékek rögzítése
szennyező és nehézkes gyorsan száradó ragasztóval

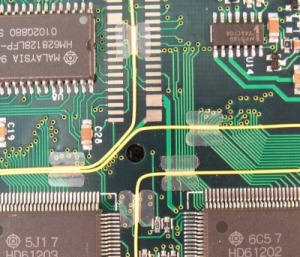

A Flextac vezeték-rögzítők
eldobhatóvá teszik a szennyező és nehézkes szuper-ragasztót.

Vissza...


Általános alkalmazási jellemzők

- Kötési szilárdság
A Flextac vezeték-rögzítők nagyon jó kezdeti tapadással rendelkeznek, mely idővel növekszik, és 72 óra elmúltával szilárdul meg mint üzembiztos kötés.

- Nedvességgel szembeni ellenállás
A magas páratartalom minimális hatással van a tapadásra. A tapadási szilárdság egy keveset emelkedik 7 napos 90°F (32°C)-on és 90% relatív légnedvességen való tartás után.

- Hőmérséklet változások és a tapadási szilárdság
A tapadási szilárdság általában növekszik négyszeres igénybevétel után: 4 óra 158oF (70oC), majd 4 óra -20°F (-29°C), majd 18 óra szobahőmérséklet után.

- Tisztítási (mosási) folyamattal szembeni ellenállás (vegyi és forró vizes)
A Flextac vezeték-rögzítőknek megbízhatóan tartaniuk kell számos vegyszer beha-tása után, beleértve különböző folyasztószer eltávolítókat/spray-ket, mosószereket, "Freon" TF, gyenge savakat és lúgokat. A vezetékeknek szilárdan rögzítve kell maradniuk a nyomtatott lap (PCB) forró vizes mosása után is.

- Hőmérsékleti határok
Alacsony: -40°F (-40°C)
Magas (rövid idejű): 390°F (200°C)
Magas (hosszú idejű): 275°F (135°C)

- Áthelyezés
A Flextac vezeték-rögzítők áthelyezhetők a kezdeti felragasztás során, vagy röviddel azt követően, a ragasztóanyaggal való szennyezésének előidézése, vagy a tapadási szilárdság csökkenése nélkül.

- Tárolási idő
A Flextac vezeték-rögzítők nagyon jó kezdeti tapadással rendelkeznek, mely idővel növekszik, és 72 óra elmúltával szilárdul meg mint üzembiztos kötés.

- Alkalmazások
Átkötő huzalok
Vezeték javítások, felületi vezetékek módszer

Vissza...


310-0651 Vezeték-rögzítő, 6,5 mm, kör alakú
30-as kaliberű átkötő vezeték rögzítése

310-0652 Vezeték-rögzítő, 6,5 mm, négyszög alakú
30-as kaliberű átkötő vezeték rögzítése

310-1001 Vezeték-rögzítő, 10,0 mm, kör alakú
3 db 30-as kaliberű átkötő vezeték rögzítése

310-1002 Vezeték-rögzítő, 10,0 mm, négyszög alakú
3 db 30-as kaliberű átkötő vezeték rögzítése

Vissza...


Mechanikai és termikus adatok

Tulajdonságok

Tipikus érték

Egység

Vizsgálati módszer

Lehúzási erő 72 óra után, 22°C-on

84

0z./in.

ASTM D3330 módosított

Statikus nyírási erő 72°F (22°C)/ 1000kg

>10.000

min

ASTM D3654

Nyúlási szilárdság (nyúlás) 72°F (22°C)

>2.600

psi

ASTM D2370

Megnyúlás

100

%

ASTM D2370

Hővezetés

0,17

w/m-k

ASTM C518

Hő-tágulási együttható

5,5 × 10-4

m/m/C

ASTM D696 25-175C

Elektromos adatok

Tulajdonságok

Tipikus érték

Egység

Vizsgálati módszer

Villamos szilárdság

1.700

volt/mil

ASTM D149

Dielektromos állandó 25°C, 1 kHz

3,4

-

ASTM D150

Veszteségi tényező 25°C, 1 kHz

0,018

-

ASTM D150

Felületi ellenállás - tapadó réteg

>1×1014

ohm/négyzet

ASTM D257

Felületi ellenállás - polimer film réteg

>1×1016

ohm/négyzet

ASTM D257

Térfogati ellenállás - tapadó réteg

>1×1015

ohm/cm

ASTM D257

Térfogati ellenállás – polimer film réteg

>1×1018

ohm/cm

ASTM D257

Szigetelés/harmatponton – tapadó réteg

>1×1011

ohm

MIL-I-46058C (100VDC 60mp)

Szigetelés/harmatponton – polimer film réteg

>1×1012

ohm

MIL-I-46058C (100VDC 60mp)

Letörési feszültség

3.500

volt

-
