A csőszegecsek tiszta rézből készülnek, más igény hiányában, elektrolitikus forrasz bevonattal.

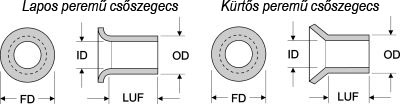

Csőszegecs választék kritériuma:

ID - belső átmérő
A csőszegecsek belső átmérője 0,003" - 0,020" mérettel kell nagyobb legyen, mint az alkatrész láb átmérője.

OD - külső átmérő
A javítandó furat a nyomtatott áramköri lapban 0,001" és 0,005" közötti mérettel nagyobb kell legyen, mint a külső átmérő.

LUF - perem alatti hossz
A perem alatti hossznak 0,02" - 0,035" mérettel kell nagyobbnak lennie, mint a nyomtatott lap vastagsága.

FD - perem átmérő
A perem átmérőnek elegendően kicsinek kell lennie, hogy elkerülhető legyen a kölcsönhatás (zárlat) a környező pad-ekkel vagy áramkörökkel.

Vissza...

Lapos peremű csőszegecsek

Cikkszám

ID

OD

LUF

FD

PC lap vastagsága

Golyós maró

115-7206

0,020

0,030

0,094

0,046

0,055 - 0,065

BM-1

115-7209

0,020

0,030

0,120

0,046

0,085 - 0,095

BM-1

115-7306

0,030

0,040

0,093

0,060

0,055 - 0,065

BM-2

115-7336*

0,033

0,047

0,093

0,080

0,055 - 0,065

BM-3

115-7339

0,033

0,047

0,125

0,080

0,085 - 0,095

BM-3

115-7353

0,035

0,047

0,062

0,080

0,025 - 0,035

BM-3

115-7366

0,036

0,046

0,093

0,076

0,055 - 0,065

BM-3

115-7453

0,045

0,059

0,062

0,090

0,025 - 0,035

BM-5

115-7456

0,045

0,059

0,090

0,090

0,055 - 0,065

BM-5

115-7459

0,045

0,059

0,125

0,090

0,085 - 0,095

BM-5

115-7576

0,057

0,067

0,095

0,111

0,055 - 0,065

BM-6

115-7676

0,067

0,078

0,097

0,130

0,055 - 0,065

BM-7

Valamennyi méret inch-ben értendő, plusz/mínusz 0,003"
* Az alap anyaga réz

Kürtős peremű csőszegecsek

Cikkszám

ID

OD

LUF

FD

PC lap vastagsága

Golyós maró

115-8359

0,035

0,047

0,118

0,080

0,085 - 0,095

BM-3

115-8431*

0,043

0,059

0,156

0,095

0,120 - 0,130

BM-5

115-8559

0,055

0,069

0,126

0,095

0,055 - 0,065

BM-6

115-8736

0,073

0,089

0,093

0,125

0,055 - 0,065

BM-8
